Termodinamik Laboratuvarı

Bu laboratuvarda termodinamik, ısı transferi ve iklimlendirme derslerinin uygulamaları yapılmaktadır. Termodinamik laboratuvarına ait cihazların listesi Tablo 1'de verilmiştir.

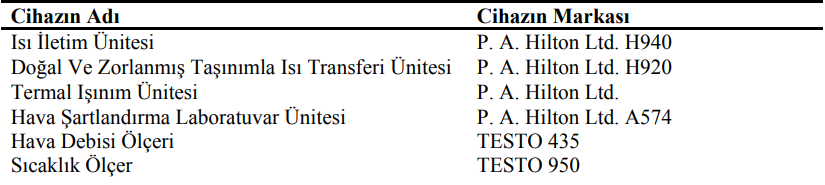

Tablo 1: Termodinamik Laboratuvarına Ait Cihazlar

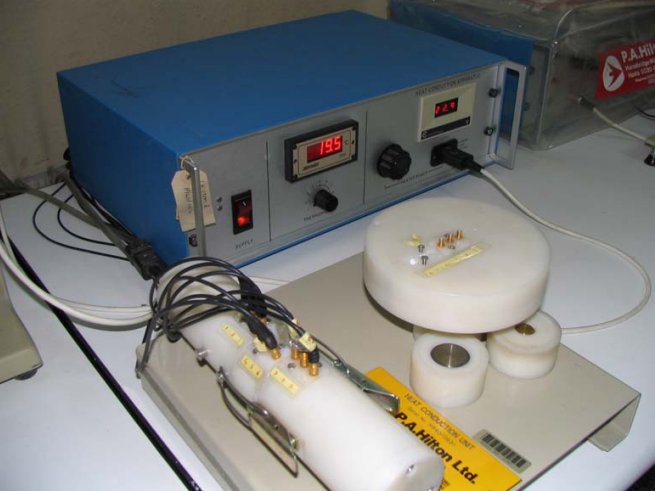

Şekil 1: Isı İletim Ünitesi

İletim Ünitesi ile aynı malzemeden meydana gelmiş düzlemde Fourier ısı iletim kanunundan yararlanarak malzemenin ısı iletim katsayısının hesaplanması ve yine aynı malzemeden yapılmış düzlemde sıcaklık ile uzunluk arasındaki değişimin belirlenmesi ile ilgili deneyler yapılmaktadır. Bu deney ünitesi Isı Transferi dersi uygulamasında kullanılmaktadır.

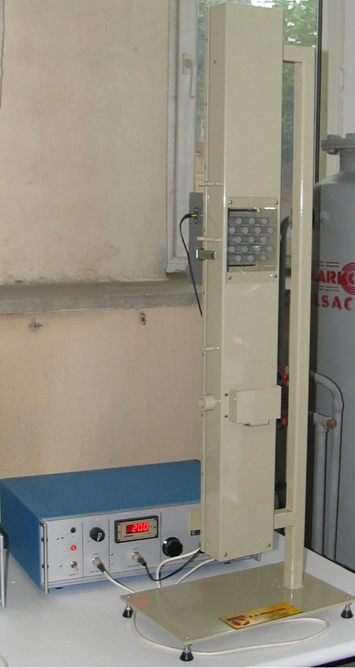

Şekil 2: Doğal ve Zorlanmış Taşınım Ünitesi

Isı transferi dersi kapsamında, öğrencilere doğal ve zorlanmış taşınımla ısı transferi uygulamaları Doğal ve Zorlanmış Taşınım Ünitesi üzerinde gösterilmektedir. Deney ünitesi ile çeşitli yüzey geometrilerinde doğal ve zorlanmış taşınım halinde yüzey ile akışkan arasında ısı transfer katsayısı ve buna bağlı ısı transferi tespit edilmektedir. Doğal taşınımda yüzey sıcaklığının kaynak ısısına göre değişimi, zorlanmış taşınımda hava hızının, ısıtıcı güç girdisi sıcaklığı ile çevre sıcaklığı arasındaki farka göre değişimi incelenmektedir. Ayrıca, genişletilmiş yüzeylerin etkisi de, kanatlandırılmış veya pin eklenmiş yüzeyler ile düz plaka yüzeylere aynı ısıtıcı güç girdisi ve hava akımı uygulanarak belirlenebilmektedir.

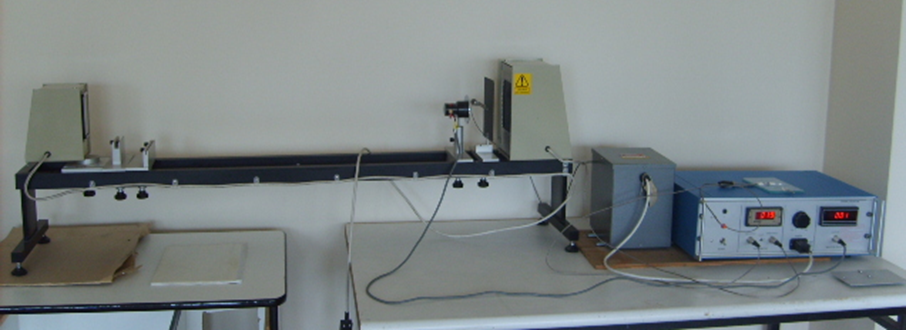

Şekil 3: Işınım Ünitesi

Isı transferi dersi kapsamında, Işınım Deney Ünitesi ile öğrencilere ışınımla ısı transferi uygulamaları gösterilmektedir. Bu üniteden yararlanarak, Stefan–Boltzman kanunu açıklanmakta ve bir yüzey üzerine yapılan ışınım yoğunluğunun, ışınım kaynağı ile yüzey arasındaki mesafenin karesi ile ters orantılı olduğu gösterilmektedir. Ayrıca, ışınım şiddetinin sıcaklığın dördüncü kuvvetiyle değiştiği de yine bu deney ünitesi yardımı ile gösterilmektedir.

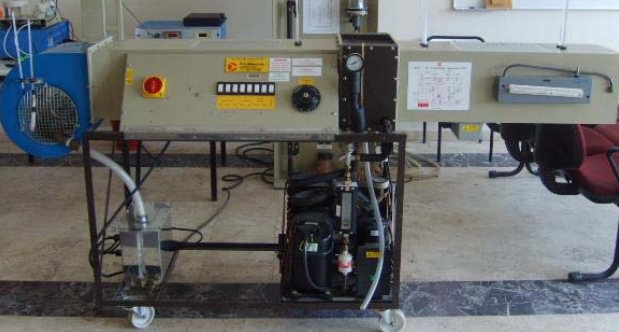

Şekil 4: Hava Şartlandırma Laboratuvar Ünitesi

Hava Şartlandırma Ünitesi öğrencilere iklimlendirme dersi kapsamında gösterilmektedir. Bu ünite vasıtasıyla, sıcak, soğuk, nemli veya kuru hava üretilebilmektedir. Psikrometrik diyagram üzerinde havanın özellikleri gösterilmektedir. Kompresörün volümetrik verimi hesaplanabilir ve sistemde bulunan soğutucu akışkanın soğuma eğrisi çizilebilir. Bir iklimlendirme ünitesinin nasıl çalıştığı deneysel olarak incelenmekte ve teorik hesaplar ile deneysel verilerin uyum sağladığı gösterilmektedir.

Şekil 5: Hava Debisi Ölçeri

Şekil 6: Sıcaklık Ölçer

Şekil 7: Rüzgar Tüneli ve Üretilen Kanat Tasarımları

Rüzgar Tüneli Ünitesi ile Rüzgar Enerjisi dersinde kanat tasarımları ve CFD akış analizleri yapılarak geliştirilen rüzgar kanatlarının üretilmesi ve kanatların rüzgar hızına bağlı olarak ürettikleri güç miktarları, dönme hızı, devir sayısı vs. deneysel olarak ölçülmektedir.
